Распашные ворота

Распашные ворота представляют собой две створки, закрепленные к столбам проема с помощью трех секционных петель. Створки ворот состоят из рам, собранных из алюминиевых профилей, в которых установлено заполнение. Заполнение может располагаться как внутри рамы (встроенный тип монтажа), так и снаружи (накладной тип монтажа). По желанию заказчика можно изготовить полотно распашных ворот со сплошным, разреженным или комбинированным заполнением. Заполнения можно установить горизонтально или вертикально.

Для обеспечения дополнительной жесткости и возможности дальнейшей автоматизации устанавливается профиль импоста, который входит в стандартную комплектацию.

Система комплектующих ALUTECH серии ADS400 применяется для изготовления въездных конструкций, а также секций ограждений и предназначается для установки на частных и промышленных объектах

Распашные ворота и калитки предназначены в основном для объектов частного использования. Конструкция распашных ворот и калитки предусматривает накладной и встроенный варианты установки.



Накладной:
Открытие во внутрь (двор)
Встроенный в проем:
Открытие наружу (улица)
Открытие во внутрь (двор)
1 – столб проема; 2 – забор; 3, 4 – створка ворот; 5 – упор боковой; 6 – упор центральный; 7 – кронштейн крепления электропривода; 8 – электропривод; 9 – засов

Дизайн калитки ADS400 гармонично сочетается с внешним видом ворот, позволяя создать единство стиля.

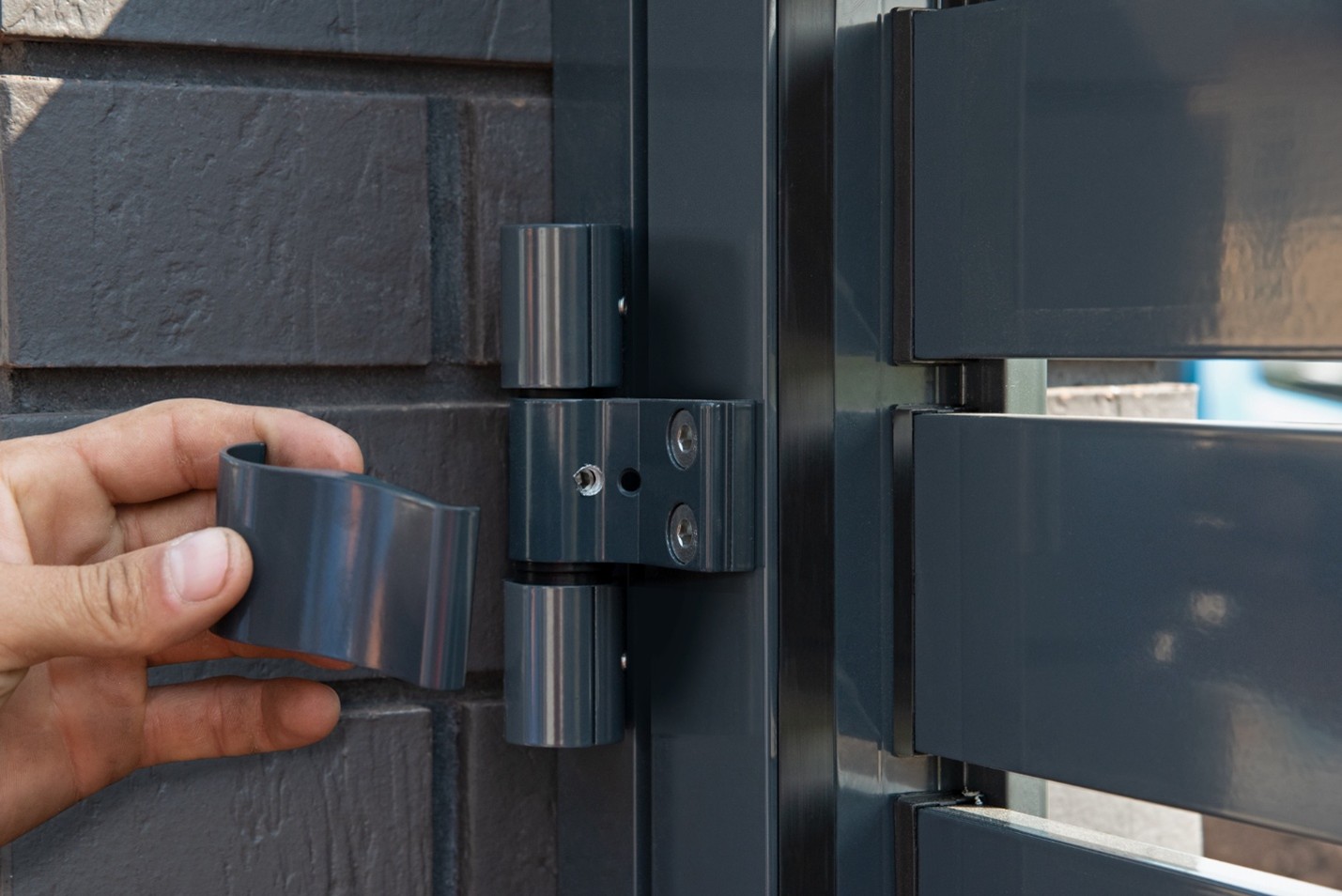

Створки распашных ворот и калитки фиксируются с помощью надежных, высококачественных трехсекционных накладных петель европейского производителя, которые исключают провисание створок в процессе эксплуатации.

Полезные опции

Автоматическая электрозащелка

В калитку можно установить электрозащелку – современный электрический замок, который в дальнейшем позволит подключить домофон или автоматику.

Встроенная калитка

Встроенная калитка серии ADS400 даст возможность продлить срок службы въездных ворот, а также сэкономит ваши средства (выгоднее по сравнению с отдельно стоящей калиткой).

Конструкция встроенной калитки обеспечивает:

  • единство стиля с въездными воротами
  • высокую жесткость и прочность
  • высокую коррозионностойкость и долговечность
  • эстетичность за счет скрытого крепежа всех элементов конструкции
  • экономию средств
  • дополнительный комфорт
  • ширину прохода 900 мм

Калитка устанавливается в откатные и распашные ворота серии Comfort с максимальными размерами перекрываемого проема:

  • ширина – 3500 до 4250 мм.
  • высота – от 1835 до 2210 мм

Ассортимент

Мы предлагаем высококачественные конструкции ворот серии ADS400 для различных ценовых сегментов.

  • ELEGANT – более экономичные варианты конструкций распашных ворот, изготовленных на базе профилей шириной 68 мм. Модель Elegant позволяет изготавливать ворота с максимальными размерами 4000×2585 мм.
    В конструкции ворот модели Elegant используется алюминиевый профиль шириной 68 мм, позволяющий собрать прочную и надежную конструкцию, которая сочетает все технологические и конструктивные особенности серии ADS400.
    Данная модель позволяет выполнить распашные ворота и калитку в едином стиле, что немаловажно при выборе оформительских решений.
  • COMFORT – конструкции распашных, изготовленных на базе стандартных профилей шириной 96 мм. Модель Comfort позволяет изготавливать ворота с максимальными размерами 5000×3210 мм.

Классификация по типу заполнения
  • STANDARD
  • заполнение сэндвич-панелью и профилем AG77
  • CLASSIC
  • заполнение алюминиевыми профилями (разреженного заполнения)
  • PREMIUM
  • заполнение алюминиевыми профилями (сплошного заполнения)
  • ECONOM
  • ворота без заполнения

Преимущества
  • Надежность эксплуатации
  • Высокое качество изготовления
  • Многообразие конструктивных решений
  • Многообразие вариантов заполнения
  • Современный дизайн
  • Широкая цветовая гамма
  • Возможность автоматического управления

Основные элементы въездных ворот
  • Рама
  • Изготавливается из алюминиевых профилей, защищенных от атмосферных воздействий с помощью полимерного покрытия. Профили рамы собираются в единую конструкцию с помощью прочных угловых соединителей.
  • Заполнение (полотно ворот)
  • Собирается из сэндвич-панели, профиля роликовой прокатки, алюминиевого профиля, профилированного листа и деревянной доски.
  • Комплектация (роликовые опоры, улавливатели, ролики, кронштейны, петли, запирающие элементы)
  • Обеспечивает надежность и долговечность конструкции на этапе эксплуатации ворот.

НАДЕЖНОСТЬ ЭКСПЛУАТАЦИИ
  • Высококачественное покрытие
  • Все основные элементы конструкции изготовлены из алюминиевого профиля с высококачественным полимерным покрытием, что исключает коррозию и значительно увеличивает срок эксплуатации изделий. Полимерное покрытие профилей «АЛЮТЕХ» гарантирует высокую устойчивость к коррозии, механическому воздействию, стойкость к растрескиванию и отслаиванию, стабильность блеска глянцевого покрытия.
  • Качество полимерного покрытия подтверждено швейцарскими сертификатами QUALICOAT и SEASIDE.
  • Долговечность работы
  • Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания-закрывания, что ориентировочно соответствует 15 годам эксплуатации ворот.
  • Гарантийный срок на ворота серии ADS400, предоставляемый производителем, составляет два года.

Многобразие конструктивных решений

Многообразие заполнений (более 20 вариантов заполнения полотна ворот и/или калитки)



сэндвич-панель (микроволна, горизонтальный гофр, филенка) профили роликовой прокатки (AG/77, AG77/H) алюминиевый профиль (сплошное заполнение) алюминиевый профиль (разреженное заполнение)

Экономичные варианты заполнения

Конструкция въездных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.

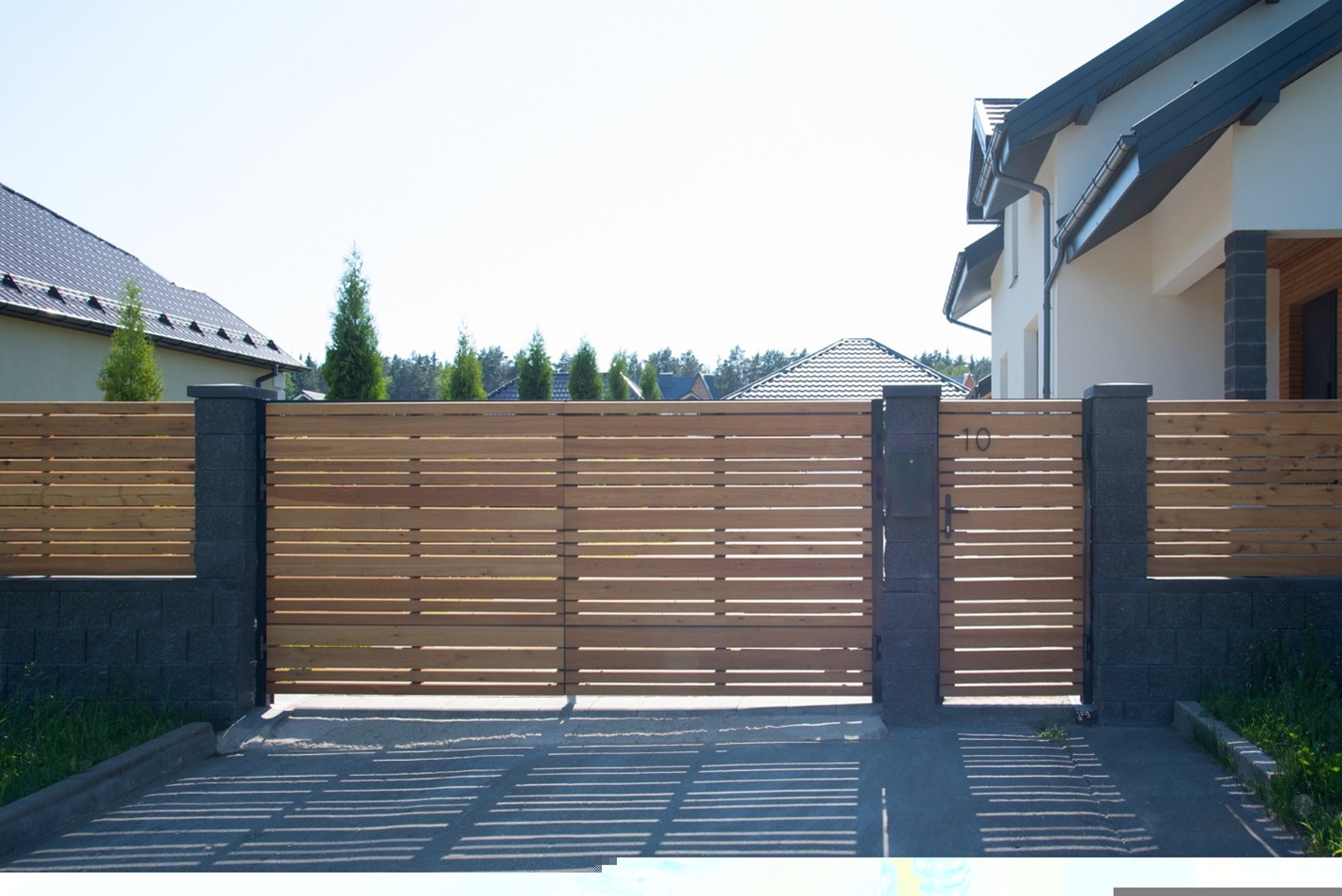

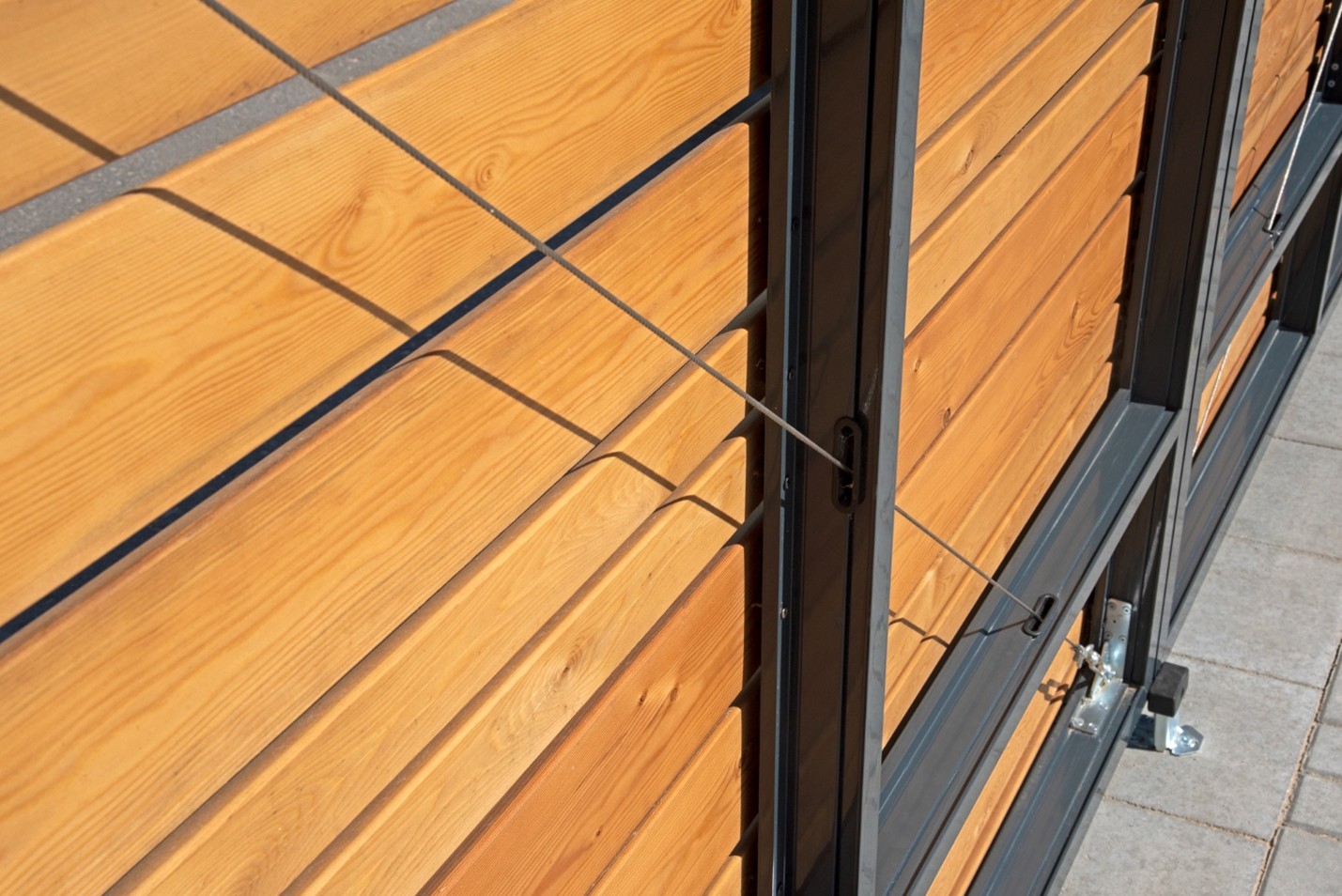

В алюминиевую раму ворот можно установить профилированный лист, деревянную доску или любой другой листовой материал.



профилированный лист деревянная доска

Широкая цветовая гамма

Разнообразие цветовой гаммы заполнения позволит вам с легкостью подобрать цвет конструкции въездных ворот и калиток серии ADS400, а также создать единство архитектурного стиля вашего дома и окружающей его оригинально оформленной территории.

Широкий выбор цветов алюминиевых профилей, профилей роликовой прокатки AG/77 и сэндвич-панелей позволяет подобрать ворота серии ADS400 для самых разнообразных объектов.

Стандартные цвета сэндвич-панелей:

  • Микроволна, S-гофр (стандартные цвета: RAL8014, RAL8017, RAL6005, RAL3004, RAL5010, RAL9006, RAL9016, RAL1015, ADS703)
  • Панель со структурой «под дерево», S, М, L-гофр (золотой дуб, темный дуб, вишня)
  • Филенка (золотой дуб, темный дуб, RAL8014, RAL9016)



S-гофр М-гофр L-гофр Микроволна Филенка

Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), придадут коттеджу элемент престижа и индивидуальности.

Темный дуб Золотой дуб Вишня

13 стандартных цветов профиля роликовой прокатки AG/77.

(RAL9016 белый, RAL8014 коричневый, RAL8019 темно-коричневый, RAL7038 серый, RAL6009 зеленая ель, RAL6005 зеленый мох, RAL3004 красный рубин, RAL5011 темно-синий, RAL1019 бежевый, RAL9001 кремовый, RAL9006 серебристый металлик, золотой дуб).

7 стандартных цветов алюминиевых экструдированных профилей с глянцевой поверхностью.

(RAL9016 белый, RAL8014 коричневый, RAL8017 шоколадный, RAL3004 красный рубин, RAL5010 синий, RAL6005 зеленый мох, RAL9006 серебристый металлик).



По желанию ворота серии ADS400 можно окрасить в любой цвет по шкале RAL (оговаривается дополнительно).



Для автоматизации въездных ворот предлагаем вам системы автоматики AN-Motors.

Секции заборные серии ADS400 предназначены для установки в качестве ограждающих конструкций на участках индивидуального и промышленного пользования.

Секции заборные серии ADS400 сочетают в себе традиционно высокое качество, современные технологии, долговечность, современный дизайн и гарантируют следующие преимущества.

  • Возможность изготовления в едином стиле с воротами серии ADS400
  • Различные типы монтажа (накладной, встроенный)
  • Широкий ассортимент заполнений (сэндвич-панель, AG77, алюминиевый профиль шириной 87, 82 и 37 мм)
  • Ремонтопригодность
  • Высокая надежность
  • Простой монтаж

Разнообразие цветовой гаммы заполнения позволит с легкостью подобрать цвет конструкции заборных секций, въездных ворот и калитки, а также создать единство архитектурного стиля вашего дома и окружающей его оригинально оформленной территории.

Для обеспечения правильного монтажа, который является залогом безопасной эксплуатации ворот, необходимо провести работы по подготовке проема.

Подготовительные работы по установке откатных ворот

Подготовительные работы включают установку и позиционирование опорной рамы ворот, прокладку электрических кабелей, изготовление фундамента.

  1. Прокладка электрических кабелей в грунте и фундаменте должна производиться в металлических трубах. Трубы должны иметь внутренний диаметр не менее 25 мм.
    Допускается укладка кабелей в пластиковые трубы или гофрированные шланги с внутренним диаметром 15–25 мм.
    Для предотвращения попадания влаги выходы электрических кабелей из труб должны быть загерметизированы.
  2. Фундамент под опорную раму и столбы должен быть заглублен не менее чем на 1,3 м от уровня земли и залит на песчано-гравийную подушку толщиной 0,3–0,4 м. Часть фундамента между столбами проема должна быть армирована стальным прутом диаметром 8–12 мм либо сеткой.
    Для конкретного региона установки ворот глубина закладки фундамента определяется согласно действующим строительным нормам и правилам.
    Фундамент можно бетонировать бетоном класса С16/20 (М250).
  3. Несущие столбы должны быть смонтированы вертикально в двух плоскостях с использованием строительного уровня.
  4. Несущие столбы могут изготовляться из кирпича, бетона, стали или из сочетания указанных материалов.
    Несущие столбы, изготовленные из кирпича или бетона, не должны иметь внутренних пустот. При изготовлении столбов из указанных материалов для увеличения прочности конструкции должна применяться стальная арматура. Ширина столба – не менее 200 мм.
  5. Монтаж ворот производится только после достижения фундаментом проектной прочности (не менее 28 дней после окончания заливки).
Рис. 1. Размеры фундамента и расположение опорной площадки откатных ворот Comfort
Рис. 2. Размеры фундамента и расположение опорной площадки откатных ворот Elegant

Проведение подготовительных работ по установке распашных ворот

Подготовительные работы включают установку и позиционирование несущих столбов, прокладку электрических кабелей, изготовление фундамента.

  1. Прокладка электрических кабелей в грунте и фундаменте должна производиться в металлических трубах. Трубы должны иметь внутренний диаметр не менее 25 мм.
    Допускается укладка кабелей в пластиковые трубы или гофрированные шланги с внутренним диаметром 15–25 мм.
    Для предотвращения попадания влаги выходы электрических кабелей из труб должны быть загерметизированы.
  2. Фундамент под опорную раму и столбы должен быть заглублен не менее чем на 1,3 м от уровня земли и залит на песчано-гравийную подушку толщиной 0,3–0,4 м. Часть фундамента между столбами проема должна быть армирована стальным прутом диаметром 8–12 мм либо сеткой.
    Фундамент можно бетонировать бетоном класса С16/20 (М250).
  3. Несущие столбы должны быть смонтированы вертикально в двух плоскостях с использованием строительного уровня. Минимальная ширина столба – не менее 200 мм.
  4. Монтаж ворот производится только после достижения фундаментом проектной прочности (не менее 28 дней после окончания заливки).
Рис. 3. Размеры фундамента и схема прокладки труб для распашных ворот

Несущие столбы, изготовленные из кирпича и бетона, не должны иметь внутренних пустот. Для увеличения прочности конструкции необходимо использовать стальную арматуру.

Распашные ворота – это классика. Они служат для ограждения территорий, для установки в гараже, в коттеджах, загородных домах, дачах или других помещениях. Представляют собой две сворки, расположенные в проеме на петлях.

Свою популярность они заслужили благодаря простоте конструкции, надежности, а также возможности применять различные дизайнерские решения. Так же есть возможность установки автоматического привода, что избавить вас от открытия дверей вручную. Главным условием для установки таких ворот – это наличие свободного пространства, для беспроблемного открытия створок.

Если распашные ворота располагаются перед входом в помещение, то внутренняя сторона может быть обшита утеплителем. Внешняя сторона обрабатывается грунтовкой, краской и другими специальными средствами, способные защитить изделия от различных воздействий.

Так же к преимуществам данной модели относится простота эксплуатации после их установки, привлекательны и эстетичный внешний вид. Существуют модели со встроенной калиткой. Вам заранее необходимо продумать ее расположение – по центру или сбоку.

Особое внимание уделите размерам ворот. Например, для узких дорог лучше ставить широкие ворота, чтобы при въезде в них не повредить автомобиль. Соответственно, чем шире ворота, тем больше их вес. Для них необходимо предусмотреть устойчивые опорные столбы.

Цена на распашные ворота определяется качеством материала и наличием дополнительных особенностей. При производстве используют металл, профнастил, натуральное дерево, а также существуют кованные варианты. Учитывая огромное разнообразие, вы сможете подобрать вариант, идеально сочетающийся с общим видом здания.

Цена на распашные ворота в компании «Алютех» не завышена и объективна. Мы гарантируем качество, надежность, безопасность и долгий срок службы.
